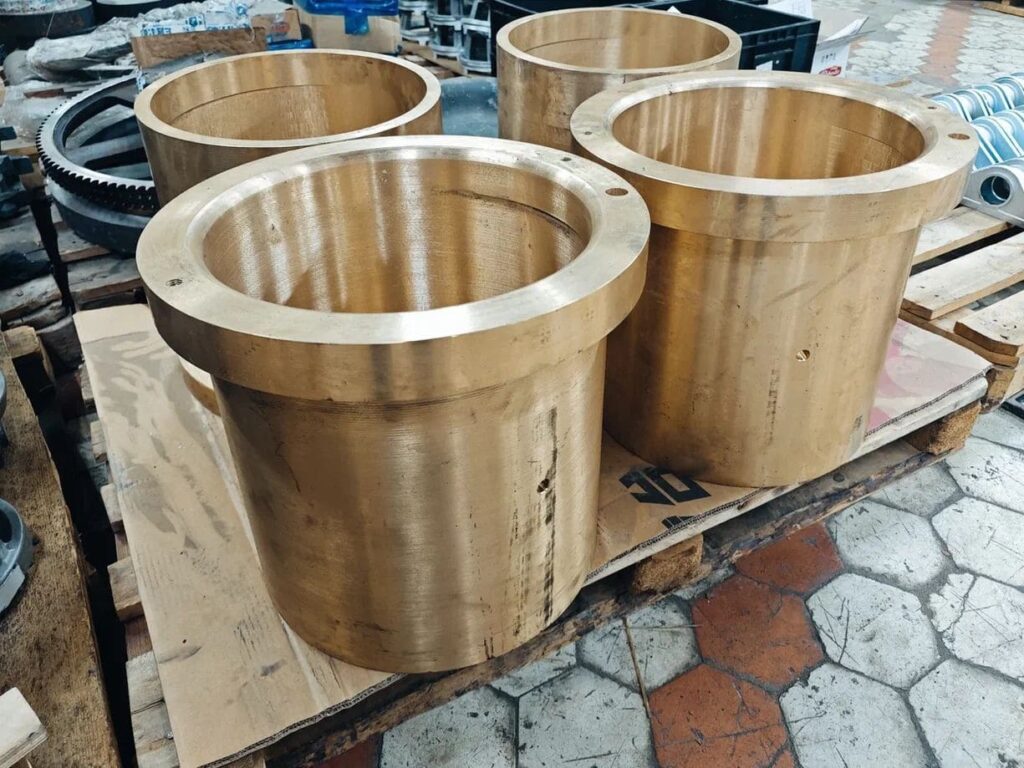

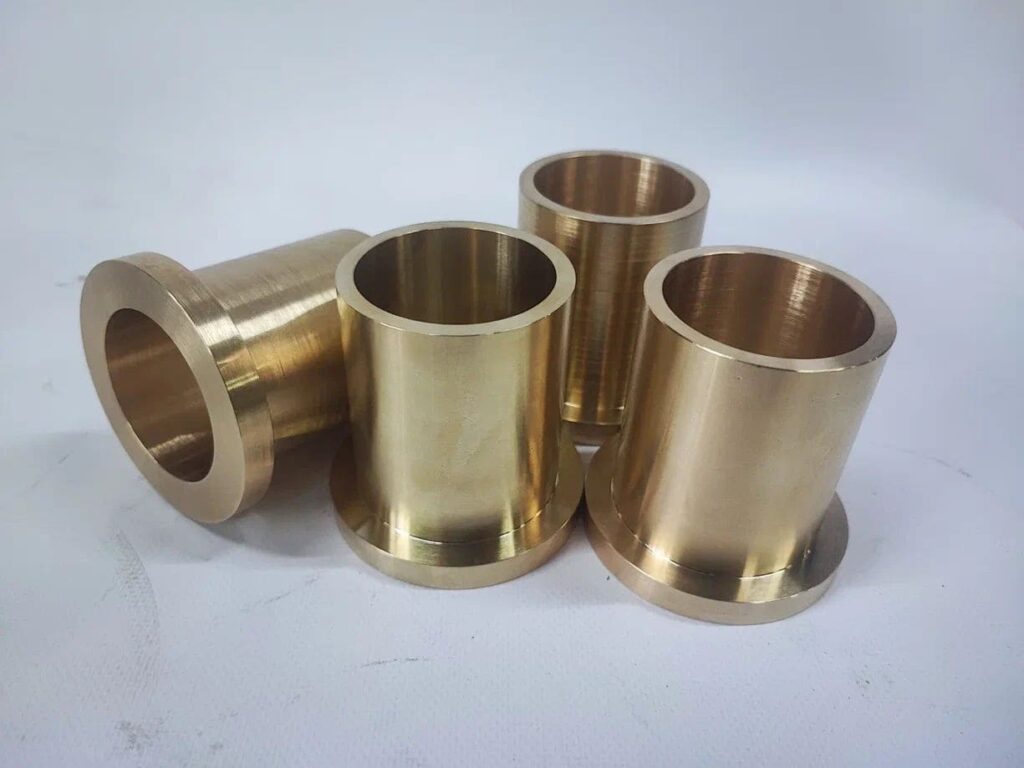

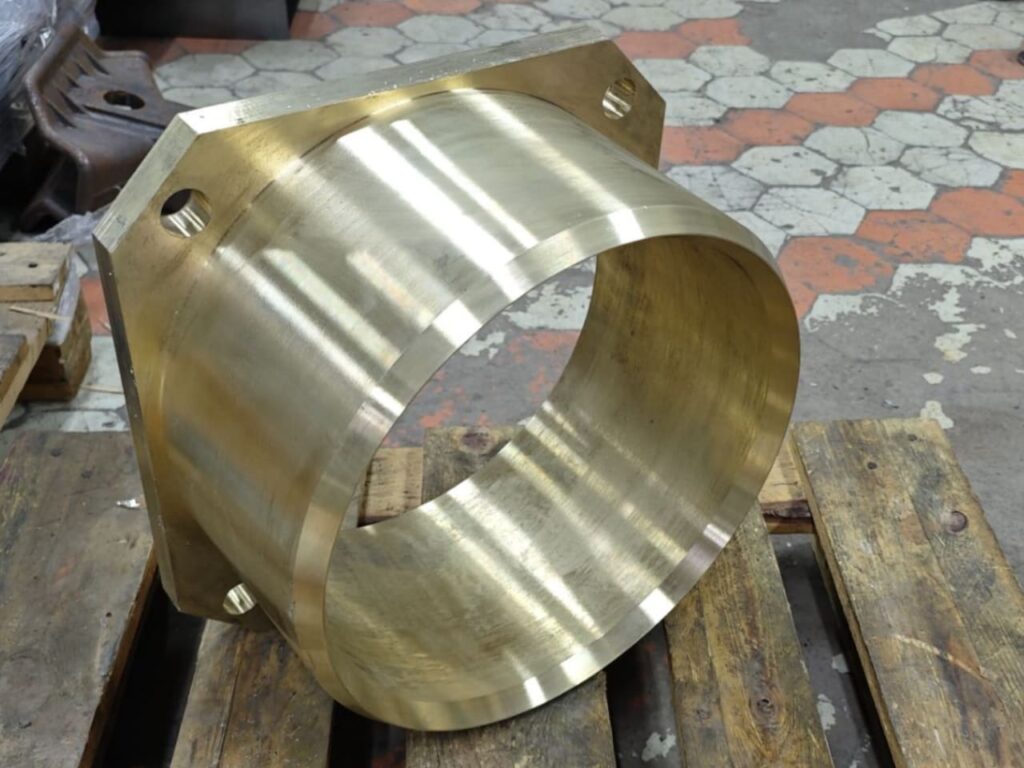

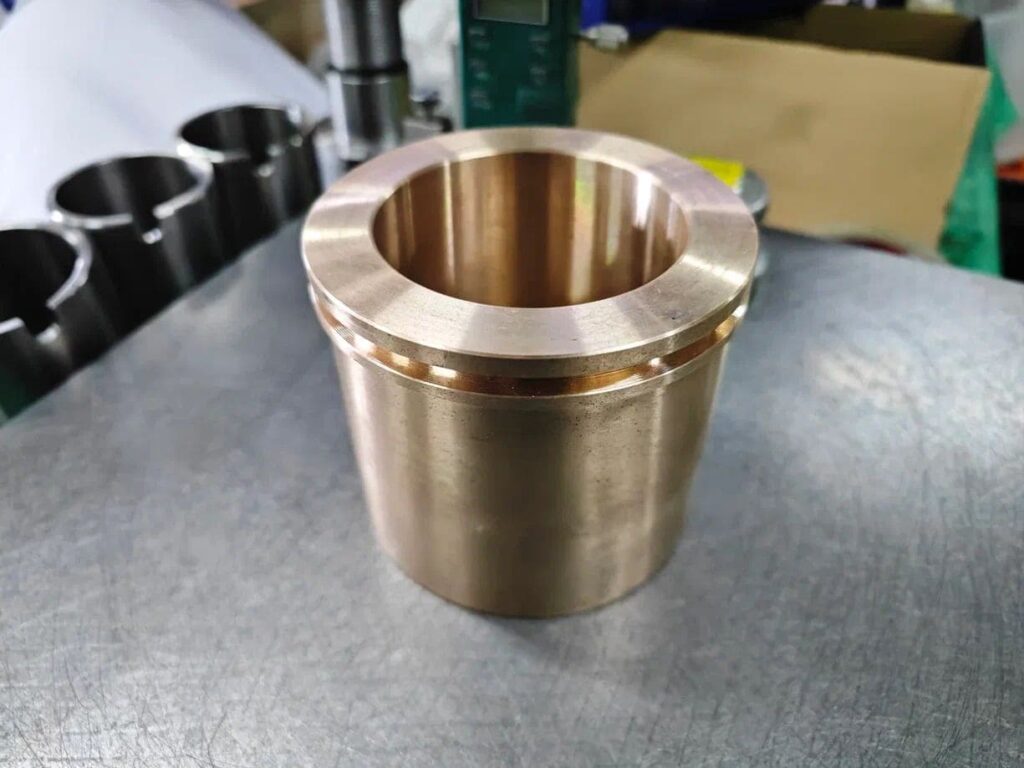

Втулки с фланцем

Изготовление втулок с фланцем по чертежам заказчика

ООО «НПФ ТЕХНОЛОГИЯ» производит втулки с фланцем по индивидуальным чертежам заказчика.

Мы изготавливаем детали из антифрикционных бронз и сталей, обеспечивая точную геометрию, надёжное крепление и высокую износостойкость в узлах скольжения.

Втулки с фланцем применяются в ответственных подшипниковых узлах, где требуется осевая фиксация и равномерная передача нагрузки.

Чтобы заказать втулки с фланцем, присылайте заявки на нашу электронную почту.

Материалы

Втулки производятся из материалов, обеспечивающих высокие антифрикционные свойства, прочность и коррозионную стойкость. В зависимости от условий эксплуатации используются:

БрАЖ9-4 (БрА9Ж3Л) — алюминиевая бронза с высокой прочностью.

БрОФ10-1, БрО8Н4Ц2, БрОЦ4-3, БрОЦС5-5-5 — оловянные бронзы с отличными антифрикционными характеристиками.

БрБ2 — бериллиевая бронза для узлов с повышенными требованиями к упругости и износостойкости.

Углеродистые и нержавеющие стали — при необходимости повышенной прочности или работы в агрессивных средах.

Материал подбирается с учётом нагрузки, скорости скольжения, типа смазки и условий эксплуатации.

Конструктивные особенности

Втулки с фланцем представляют собой цельную деталь, состоящую из цилиндрической втулки и присоединительного фланца, выполненного за одно целое. Фланец обеспечивает:

Осевую фиксацию в корпусе.

Упрощение монтажа и демонтажа.

Равномерное распределение нагрузки.

Возможность крепления болтами или шпильками.

Форма, диаметр, толщина фланца, количество и расположение крепёжных отверстий — полностью соответствуют чертежу заказчика.

Технологии изготовления

Производство втулок с фланцем включает следующие этапы:

1. Получение заготовки:

Литьё в песчаные формы или в холоднотвердеющие смеси (ХТС) — для крупных и средних деталей.

Обработка из поковок или проката — для втулок с высокими требованиями к однородности структуры.

2. Механическая обработка:

Выполняется на станках с ЧПУ и универсальном оборудовании:

Токарная обработка наружного диаметра, внутреннего отверстия и торцов.

Фрезерование крепёжных отверстий и пазов на фланце.

Сверление и зенкование отверстий под болты.

Нарезание резьбы при необходимости.

Обеспечение допусков по 7–9 квалитетам и шероховатости поверхности (Ra ≤ 3,2 мкм на рабочих поверхностях).

3. Дополнительные операции:

Нанесение смазочных канавок (продольных, кольцевых).

Сверление радиальных каналов для подвода смазки.

Термическая обработка (для упрочняемых сплавов — БрА9Ж3Л, БрБ2).

Контроль качества. На всех этапах производства выполняется контроль:

Геометрических размеров, включая диаметры, толщину фланца, межосевое расстояние отверстий.

Перпендикулярности фланца относительно оси втулки.

Твёрдости материала.

Отсутствия дефектов литья (визуальный и капиллярный контроль).

Соответствия чертежам и техническим условиям.

Готовые втулки сопровождаются паспортом качества.

Области применения

Втулки с фланцем применяются в узлах, где требуется жёсткая осевая фиксация и высокая надёжность соединения:

Подшипниковые опоры в редукторах и коробках передач.

Опоры валов в насосах, компрессорах и двигателях.

Промышленное оборудование (пресса, станки, конвейеры).

Энергетика и судостроение.

Горно-шахтная и транспортная техника.

ООО «НПФ ТЕХНОЛОГИЯ» предлагает точное и надёжное изготовление втулок с фланцем для ответственных узлов. Обращайтесь для согласования технического задания, подбора материала и расчёта стоимости заказа.
