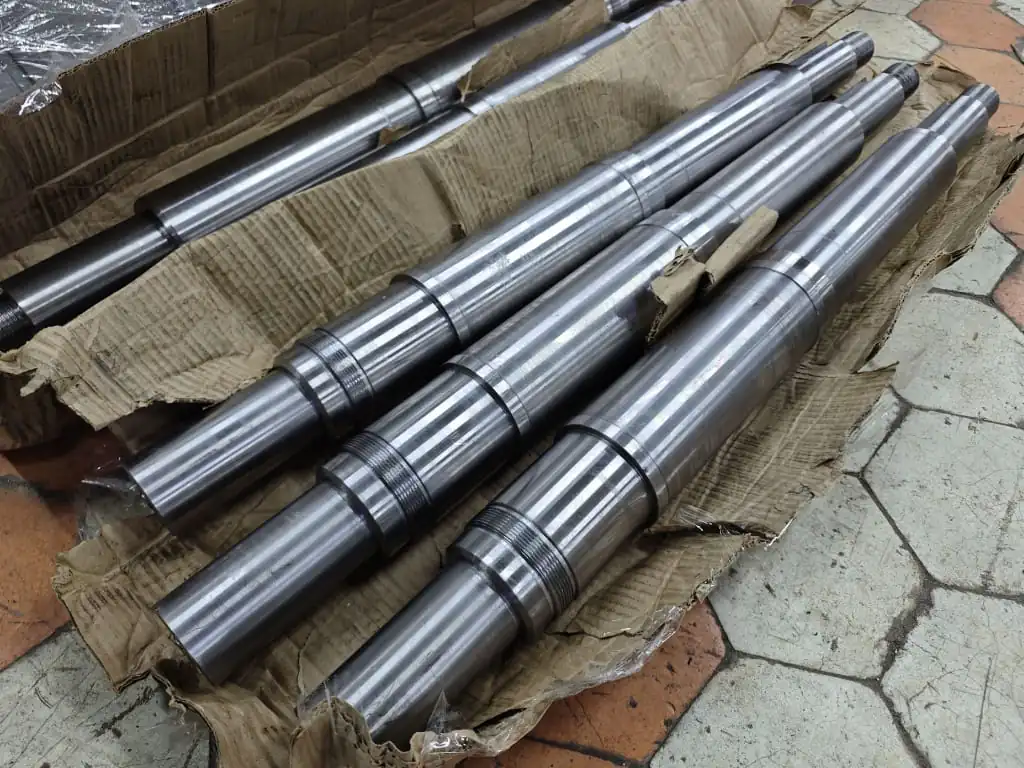

Валы промышленных насосов

Изготовление валов промышленных насосов по чертежам заказчика

ООО «НПФ ТЕХНОЛОГИЯ» специализируется на производстве валов для промышленных насосов по индивидуальным чертежам заказчика.

Мы обеспечиваем точное изготовление валов с соблюдением требований к геометрии, твёрдости, шероховатости и коррозионной стойкости, что обеспечивает надёжную работу в составе насосного оборудования в сложных эксплуатационных условиях.

Чтобы заказать производство валов, присылайте заявки на нашу электронную почту.

Материалы

Валы изготавливаются из сталей, устойчивых к воздействию агрессивных сред и механическим нагрузкам. В зависимости от условий эксплуатации применяются:

Углеродистые стали (Ст45, Ст50) — для нейтральных сред.

Легированные стали (40Х, 40ХН) — для повышенных прочностных требований.

Нержавеющие стали (20Х13, 30Х13, 08Х18Н10, 12Х18Н10Т) — для работы в агрессивных, коррозионно-активных средах, включая химические растворы, морскую воду, нефтепродукты.

Выбор материала согласовывается с заказчиком на основе рабочей среды, температуры и давления.

Заготовки

В качестве заготовок используются:

Калиброванный прокат — для валов малых и средних размеров.

Поковки — для ответственных валов с высокими нагрузками, обеспечивают однородность структуры и повышенную прочность.

Технологический процесс

Производство валов включает следующие этапы:

Токарная обработка — выполняется на станках. Обеспечивает точную обработку посадочных мест под подшипники, уплотнения, рабочие колёса, а также ступеней, фланцев и резьбовых участков.

Шлифование — проводится на шлифовальных станках для достижения высокой точности (6–8 квалитет) и низкой шероховатости (Ra ≤ 0,8 мкм) на участках установки подшипников и сальников.

Нарезание резьбы — выполняется путем нарезания на токарном/фрезерном станке с ЧПУ.

Сверление и расточка отверстий — при наличии осевых или поперечных отверстий для отвода давления, крепления или балансировки.

Термическая обработка — при необходимости валы подвергаются закалке, отпуску или азотированию для повышения твёрдости и износостойкости рабочих поверхностей.

Нанесение защитных покрытий — по требованию заказчика возможно хромирование, нитроцементирование или наплавка износостойких материалов.

Каждый этап сопровождается контролем линейных и геометрических параметров.

Требования к качеству

Готовые валы соответствуют техническим условиям заказчика и нормативным документам, включая ГОСТ 2.109–73, ГОСТ 24642–81 (допуски формы и расположения поверхностей), а также отраслевым стандартам для насосного оборудования. Проводится контроль:

Точности диаметральных и длиновых размеров.
Соосности и биения.
Твёрдости по шкалам HRC, HB.
Шероховатости поверхности.

Области применения

Валы промышленных насосов применяются в следующих типах оборудования:

Центробежные, плунжерные, шестерённые и винтовые насосы.
Насосы для перекачки агрессивных жидкостей (химическая промышленность).
Нефтегазовое оборудование (насосы ПДН, СН).
Тепловые и водопроводные станции.
Судовые и промышленные системы подачи сред.

Наши возможности

ООО «НПФ ТЕХНОЛОГИЯ» предлагает точное и технологически обоснованное производство валов для промышленных насосов. Обращайтесь для согласования технического задания, подбора материала и расчёта стоимости изготовления.

Изготовление валов по чертежам заказчика любого уровня сложности.
Производство единичных, мелко- и среднесерийных партий.
Полный цикл — от заготовки до готовой детали с термообработкой и покрытиями.
Контроль качества на всех этапах.
