Шкивы промышленного оборудования

Изготовление шкивов промышленного оборудования из стальных, чугунных, алюминиевых отливок

ООО «НПФ ТЕХНОЛОГИЯ» производит шкивы для промышленного оборудования по чертежам заказчика.

Мы изготавливаем шкивы из стальных и чугунных отливок, обеспечивая высокую прочность, точность геометрии и соответствие требованиям эксплуатации в узлах ремённых передач с повышенными нагрузками.

Производим шкивы для промышленного оборудования из стали, чугуна, алюминия. Литье заготовок для шкивов. Механическая обработка шкивов на токарных, карусельных, фрезерных станках.

Чтобы заказать производство шкивов, присылайте заявки на нашу электронную почту.

Назначение и типы шкивов

Шкивы предназначены для передачи крутящего момента с вала двигателя на исполнительный механизм с помощью клиновых, поликлиновых или плоских ремней. Мы производим шкивы следующих типов:

Одноручейные и многоручейные.

Со ступицей и без ступицы.

Дисковые, ободные, со спицами.

Угловые и сдвоенные — по индивидуальным чертежам.

Шкивы применяются в приводах насосов, компрессоров, вентиляторов, станков, конвейеров и другого промышленного оборудования.

Материалы

Для изготовления шкивов используются литейные сплавы, обеспечивающие высокую износостойкость, жесткость и устойчивость к циклическим нагрузкам:

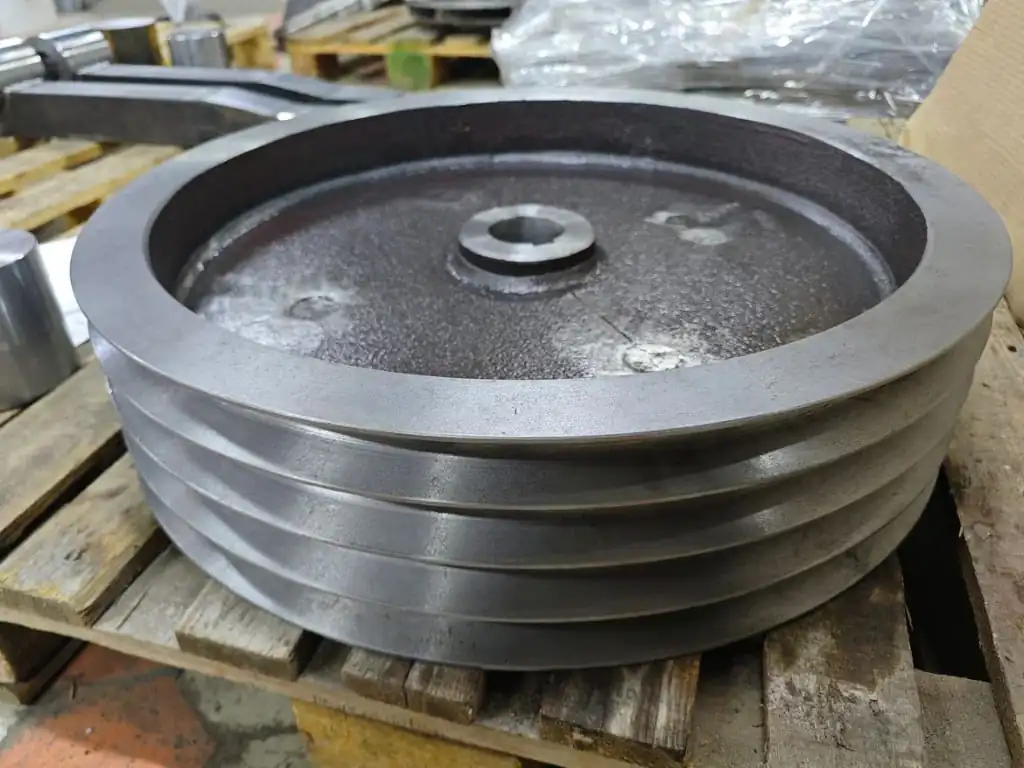

Стальные отливки — из сталей 35Л, 45Л, 40ХЛ. Обеспечивают высокую прочность, применяются в тяжелонагруженных передачах.

Чугунные отливки — из серого чугуна СЧ20, СЧ25, а также ВЧ45, ВЧ50 (высокопрочный чугун). Обладают хорошей износостойкостью, демпфирующими свойствами и технологичностью.

Выбор материала зависит от передаваемой мощности, частоты вращения, условий эксплуатации и требований к массе и ресурсу.

Технологии литья

Заготовки шкивов изготавливаются методами:

Литьё в холоднотвердеющие смеси (ХТС) — обеспечивает хорошую точность формы и чистоту поверхности, снижает припуски под мехобработку.

Литьё по газифицируемым моделям (ЛГМ) — при необходимости высокой точности и сложного профиля.

Литьё выполняется с контролем химического состава и структуры металла.

Механическая обработка

После литья и термообработки (при необходимости) шкивы подвергаются комплексной обработке:

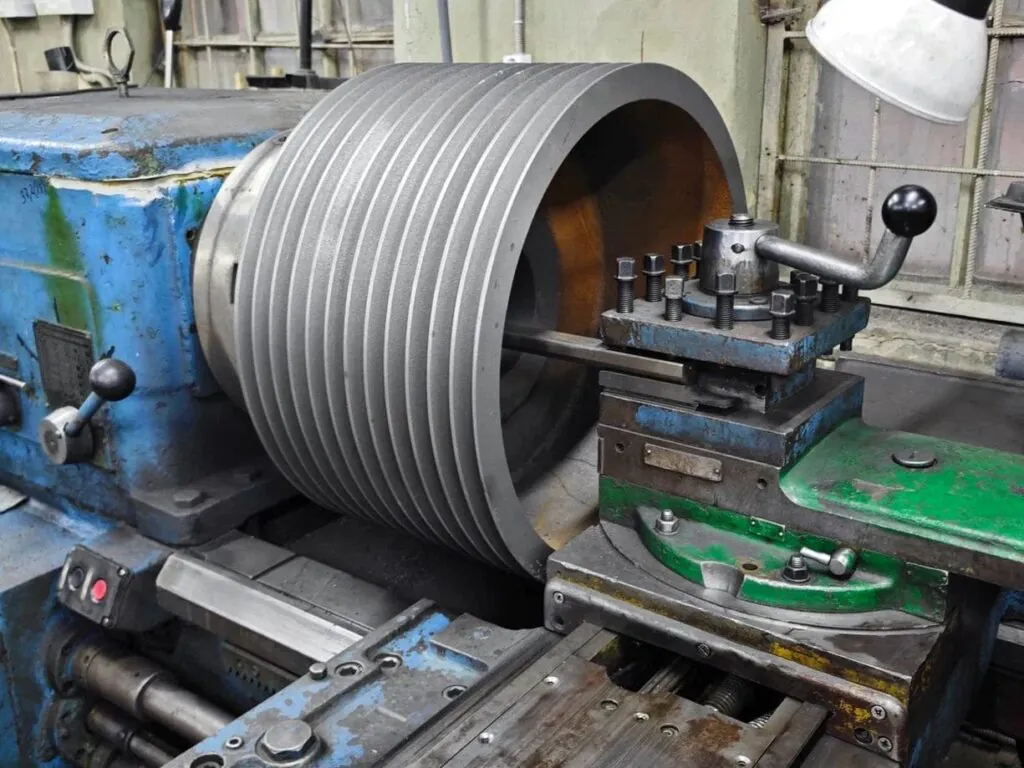

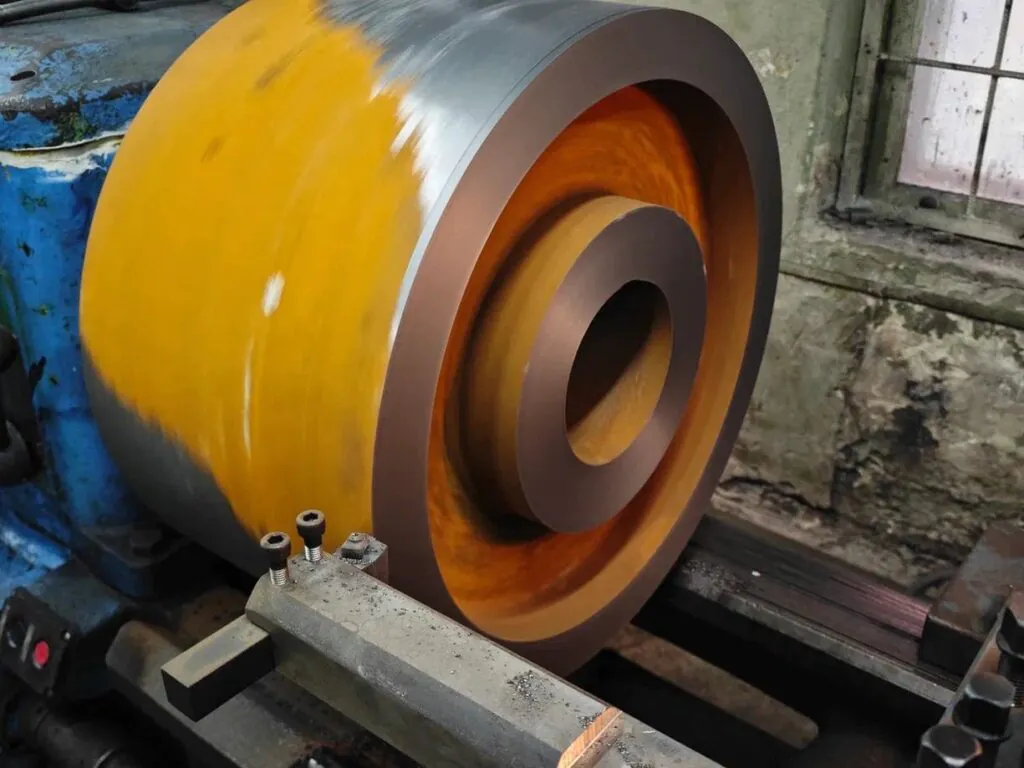

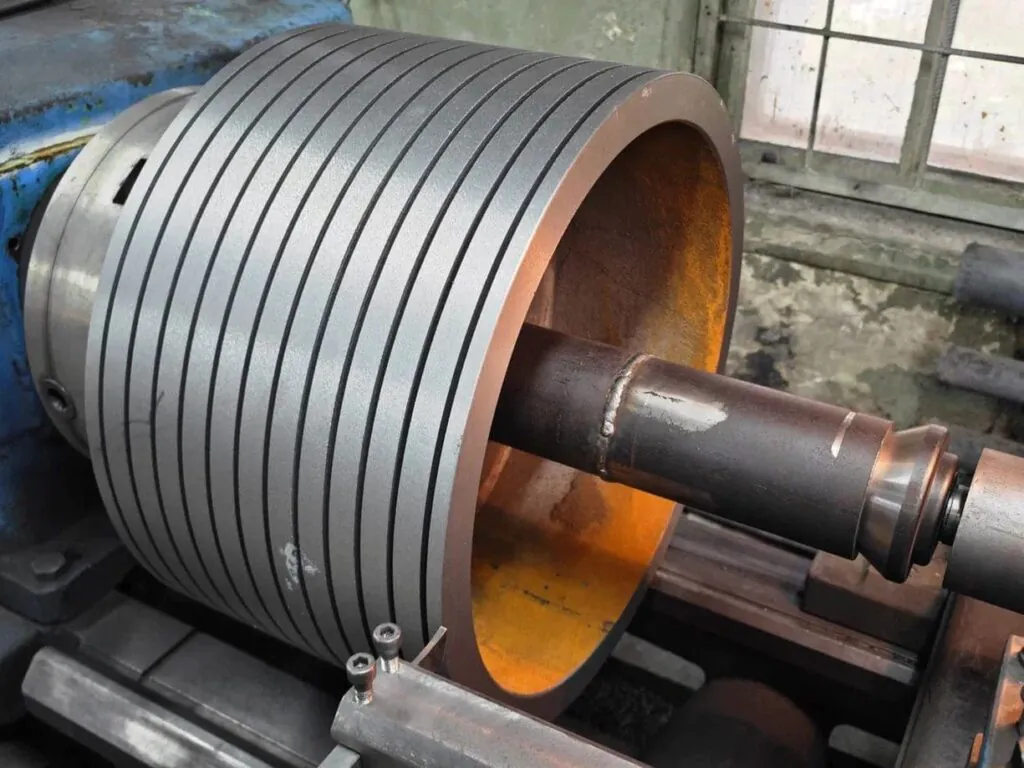

Токарная обработка наружного диаметра, торцов, ручьев под ремень.

Расточка или сверление посадочного отверстия под вал.

Нарезание шпоночного паза или изготовление шлицевого соединения.

Фрезерование ручьев под клиновые и поликлиновые ремни (при необходимости).

Балансировка (при высоких скоростях вращения).

Обработка выполняется на станках с соблюдением допусков по 8–10 квалитетам и шероховатости Ra ≤ 3,2 мкм.

Контроль качества

На всех этапах производства проводится контроль:

Геометрии ручьев: угол, радиус, глубина.

Диаметров, длины ступицы, посадочных размеров.

Соосности и биения.

Твёрдости материала.

Отсутствия литейных дефектов (визуальный, капиллярный контроль).

Соответствия чертежам и техническим условиям.

Готовые шкивы сопровождаются паспортом качества.

Области применения

Шкивы из стальных и чугунных отливок применяются в:

Приводах насосных агрегатов и компрессоров.

Вентиляционных установках и дымососах.

Конвейерных линиях и транспортном оборудовании.

Станках и прессах.

Энергетическом и промышленном оборудовании.

Наши возможности

ООО «НПФ ТЕХНОЛОГИЯ» предлагает производство шкивов для промышленных ремённых передач. Обращайтесь для согласования технического задания, подбора материала и расчёта стоимости заказа.

Изготовление шкивов диаметром от 50 до 1500 мм.

Производство по чертежам заказчика.

Полный цикл — от литья до механической обработки и контроля.

Единичное, мелко- и серийное производство.

Возможность поставки в сборе с призонными болтами, шпонками, фиксаторами.
